MOD 4 - TRS, DC, IEC & ISM Patchbay
Bewegungsfreiheit !
Die MOD 4 Patchbay ist die einfachste Lösung an EINEM zentralen Zugangspunkt ALLE Anschlüsse eines Pedalboards zu vereinen. Der Aufbau, z.B. beim Gig, ist in Sekunden erledigt!

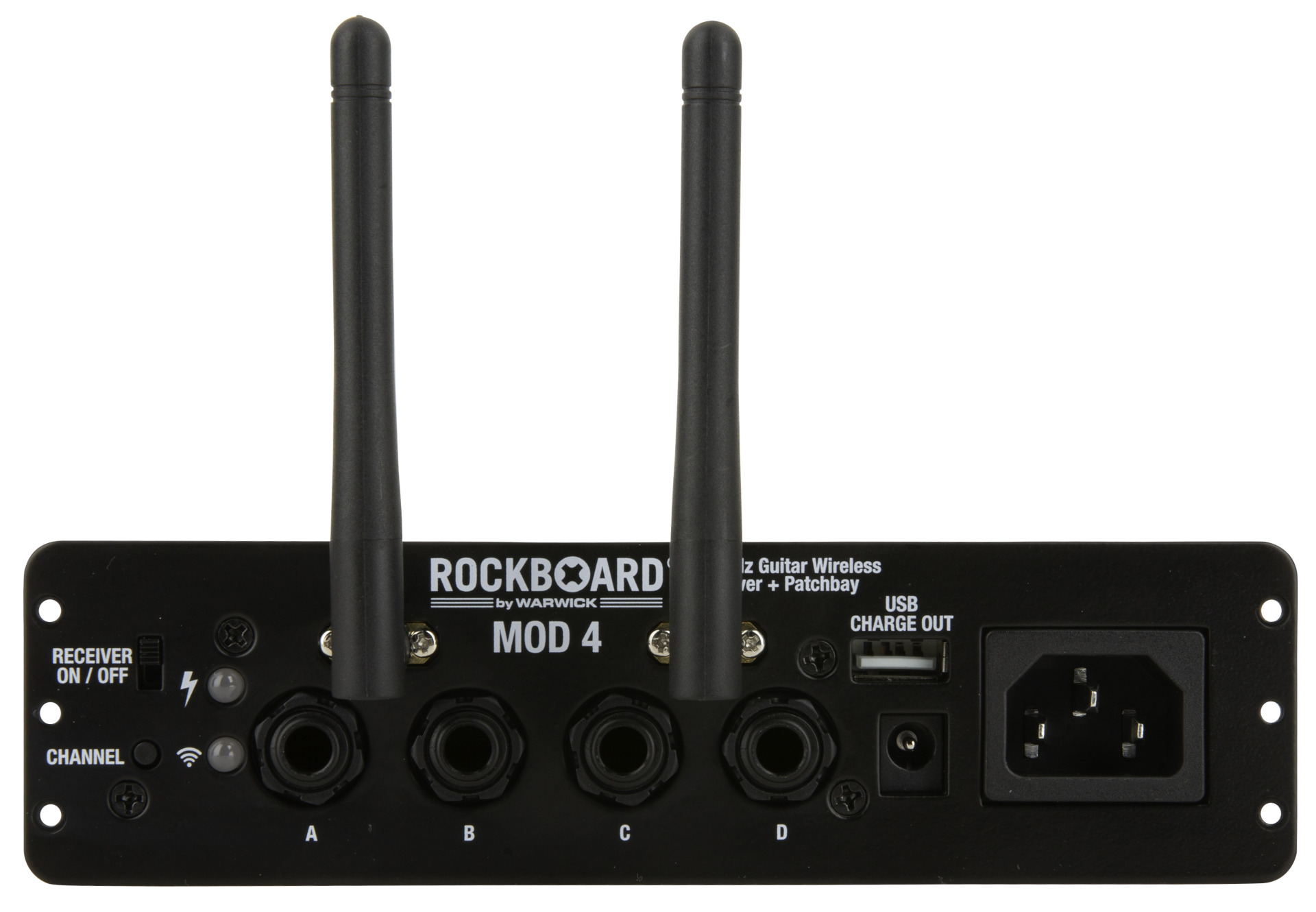

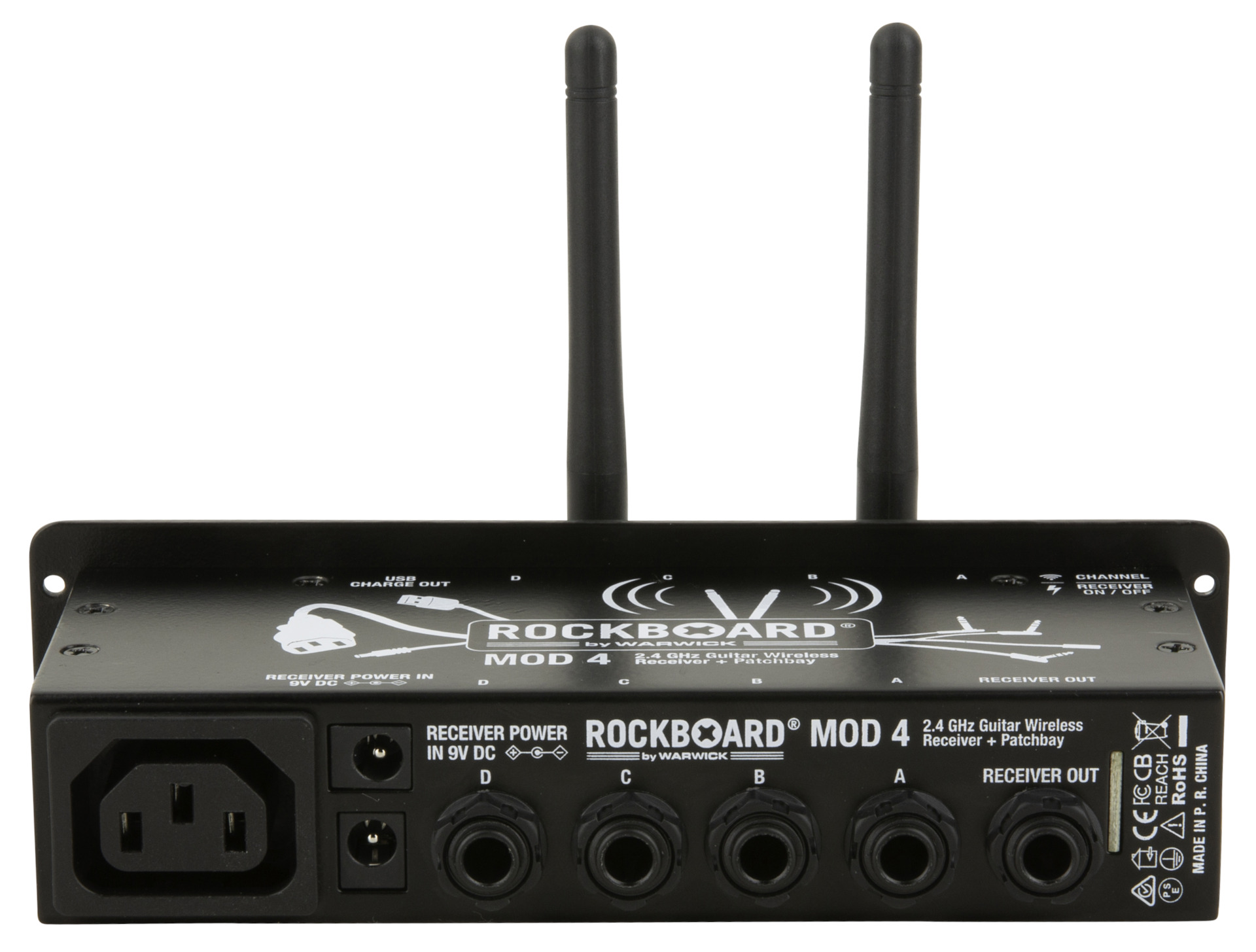

Das MOD 4 bietet eine einfach zu realisierende, kabellose Verbindung zwischen deinem Instrument und deinem Pedalboard. Dabei nutzt es eine digitale Wireless Technologie, die eine beeindruckende Klangqualität, ein einfaches Setup und eine zuverlässige Nutzung für aktive Musiker garantiert. Das Wireless System arbeitet im 2,4 GHz ISM Band und kann so weltweit ohne Beschränkungen genutzt werden. Mit einem nutzbaren Frequenzbereich von 20 Hz - 20 kHz und nur 5 ms Latenz bleiben keine Wünsche offen. Die Patchbay-Sektion wurde entwickelt um Verbindungen und Anschlüsse des Pedalboards von der Unterseite nach außen zu führen, dir einen zentralen Zugangspunkt zu deinem Setup zur Verfügung zu stellen und um deine Kabelwege aufzuräumen und sortieren zu können. Die A, B, C und D TRS Buchsen sind als direkte, durchgängige Verbindungen von der Vorderseite des MOD 4 zu den entsprechenden Buchsen auf der Rückseite verkabelt. Damit kannst du deine Effekt-Kette so einrichten, dass du bei der Vorbereitung auf den Gig lediglich Kabel an der Vorderseite des Boards einstecken musst, anstatt unter dem Board zu hantieren.
Mit vier TRS-Through-Verbindungen lässt sich das MOD 4 perfekt in einem Setup integrieren. Es ist die perfekte Lösung um einen Teil Deiner Pedale im Front End vor dem Verstärker (Verzerrer, Compressor, etc.) und einen Teil im Effekt-Loop (z.B. Hall, Delay) zu positionieren (4-Kabel Methode).
Passend für fast alle Pedalboards (außer der kompakten DUO-Serie) mit einem oder mehreren MOD-Slots, bieten die All-In-One Patchbays, die Möglichkeit alle notwendigen Kabelverbindungen in einem praktischen Modul zu organisieren, dabei können alle Pedale dauerhaft unter dem Board sauber verkabelt bleiben und alle Verbindungen zu und von deinem Effektsetup in einem praktischen Modul organisiert werden.
Durch die abnehmbare Frontplatte ist es möglich, dieses geniale Modul auch mit Pedalboards anderer Hersteller zu nutzen, z.B. mit unserem 'Mounting Rack'.
- RockBoard MOD 4 - 2.4 GHz Guitar Wireless Receiver + TRS Patchbay
Alles auf einen Blick
- Wireless System Receiver + Patchbay für Pedalboards
- kompatibel mit dem XVive U2 Guitar Wireless System
- 2,4 GHz ISM Band für weltweite Nutzung
- 30 m durchschnittliche Reichweite (ohne Hindernisse)
- 24 bit / 48 kHz unkomprimierte digitale Signalübertragung
- 20 Hz - 20 kHz Frequenzbereich
- 5 ms Latenz
- > 103 dB Dynamikbereich
- - 85 dBm HF-Empfindlichkeit
- 0.2% Verzerrung (THD)
- 4 wählbare Kanäle
- passend für MOD Slots in RockBoard Pedalboards
- kompatibel mit einer weiten Reihe anderer Pedalboards
- fungiert als zentraler Zugangspunkt zu deinem Effekt Setup
- abnehmbare Frontplatte für Montage auf oder unter Pedalboards
- 4x 6,3 mm Stereo-Klinke Thru (TRS)
- 1x 6,3 mm Mono-Klinke Receiver Audio Ausgang (TS)
- 1x DC 2,1 x 5,5 mm Hohlstecker Thru
- 1x AC IEC Thru
- 1x USB Type A Charge Ausgang
- Stromversorgung via optionalem 9V DC Netzteil, 2.1 x 5.5 mm Hohlstecker, Polarität (-) innen
- Batteriebetrieb nicht unterstützt
- Stromaufnahme 500 mA
- passiver Betrieb möglich (nur Patchbay, ohne Wireless System)
- Abmessungen mit Frontplatte (B x T x H): 175 x 85 x 47 mm
- Abmessungen ohne Frontplatte (B x T x H): 160 x 85 x 33 mm
- Gewicht 500 g
- zwei Antennen, ein USB Kabel, Montageschrauben und Muttern im Lieferumfang enthalten
